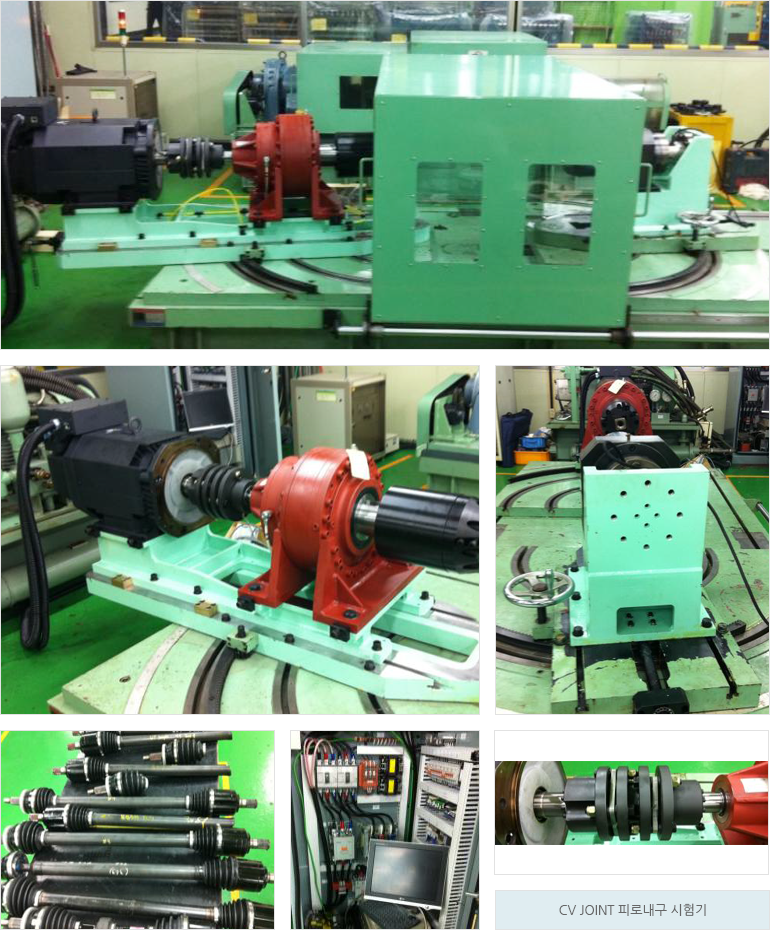

A. CV JOINT 피로내구 시험기

1. 최대 비틀림시 극한의 조건에 대한 내구성 검사
   • 조향각의 최대각일때의 비틀림 고정
   • 구동부 반대쪽의 극한의 조건으로 저항 인가후 구동
   • 검사결과를 바탕으로 제품의 내구성 판별
2. 피로강도 조건

• 도면최대 규격 (DM 차종 기준)
  • 부하토크 : 0 ~ 2300 N.m (0 ~ 235Kgf.m)
• 기타 시험조건
  • 조인트 각도 : 0 ~ 45°
  • 주파수 : 4Hz (통상적인 시험은 3Hz)

설치사 : 한국프랜지공업주식회사

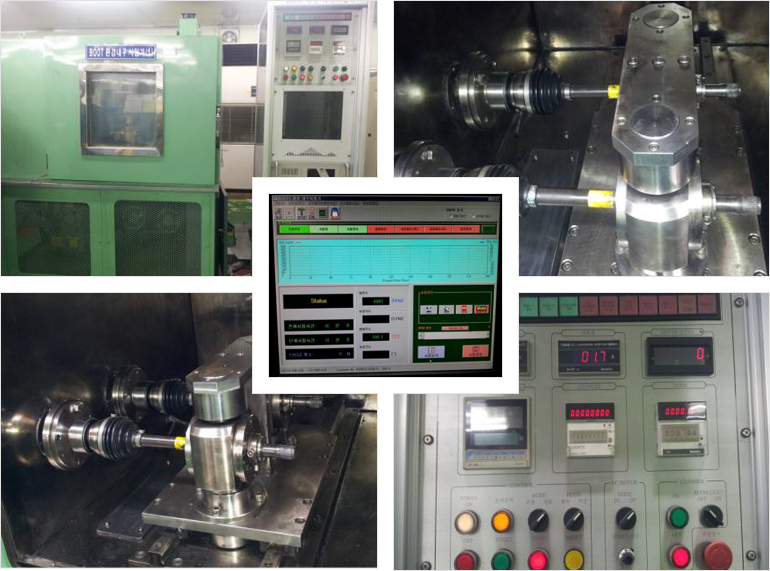

B. CV JOINT 환경내구 시험기

1. 외부 환경의 극한 조건에 대한 내구성 검사
   • 영하 40c° ~ 영상 150c° 의 극한조건
   • 상기 조건에서 1개월 이상 구동
   • 검사결과를 바탕으로 제품의 내구성 판별




   환경내구 시험기

2. 내구강도 조건
   • 열화처리

     열열화 (HEAT DETERIORATION) : 100℃ * 168hr

   • 회전내구시험

     상온 내구시험

     	ANGLE	STROKE	REVOLUTION	TIME
     STEP 1	15.5°	MIDDLE + 5mm	600rpm	20hr
     STEP 2	10.5°	MIDDLE + 5mm	600rpm	180hr
     STEP 3	10.5°	MIDDLE - 5mm	600rpm	20hr
     STEP 4	5.5°	MIDDLE - 5mm	600rpm	180hr

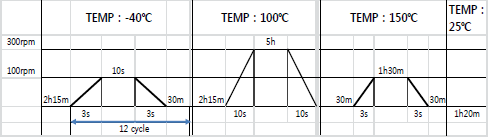

     환경 내구시험



     저온 내구시험
